TRANSDUTORES DE TEMPERATURA

TIPO TDT

INTRODUÇÃO. Transdutores de temperatura TDT são os dispositivos com os quais se pode converter a variação de valor ôhmico de um sensor térmico num sinal proporcional de corrente contínua.

O sinal serve para ativar

instrumentos indicadores convencionais de bobina móvel

indicadores digitais de temperatura IDT-200

registradores de temperatura

centros de controle e processamento de dados

Do ponto de vista elétrico, os transdutores TDT foram especialmente concebidos para atender as severas condições de surtos de tensão normalmente presentes nas subestações elétricas e usinas geradoras.

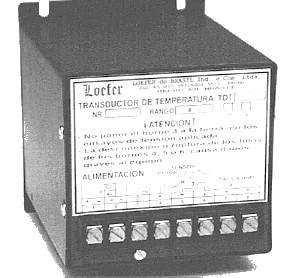

Do ponto de vista mecânico, foram projetados para garantir grande robustez e resistência a choques e vibrações, o que os torna apropriados para instalação direta em grandes transformadores e geradores, ou qualquer aplicação sujeita a solicitações mecânicas rudes. Estão disponiveis na versão gabinete de aço com pintura eletrostática cinza escura (fig.2)

CARACTERÍSTICAS.Circuitos estáticos de precisão, com elevada resistência aos surtos de tensão e grande robustez construtiva. A cuidadosa seleção dos componentes e o rigoroso controle de qualidade asseguram a confiabilidade do produto.

O transdutor é um aparelho com saída de corrente constante, de modo que ficam automàticamente compensadas as eventuais variações da resistência total do circuito de saída.

Desta forma, fica mantida a precisão até o limite máximo da carga admissível para cada tipo de transdutor. A variação da resistência dos cabos piloto que alimentam a carga, ou a modificação da quantidade e tipo dos instrumentos alimentados pelo transdutor, não influenciam a precisão, desde que permaneça respeitado o limite máximo da carga especificada para o transdutor.

Neste ponto, é importante observar que a corrente de saída do transdutor cresce com o aumento da resistência ôhmica do sensor. Caso ocorra uma das seguintes situações:

-Energização do transdutor com os condutores do sensor (bornes 4, 5 e 6) desligados

Desligamento ou ruptura de quaisquer dos condutores 4, 5 ou 6, com o transdutor energizado

para o circuito do transdutor, isto significa um grande aumento da resistência ôhmica do sensor, com consequente elevação da corrente de saída a valores muito superiores ao máximo previsto em operação normal, ao mesmo tempo em que ocorrem excessos de tensão em diversos pontos do circuito.

Desta forma, tanto os indicadores ligados ao transdutor, como o próprio transdutor estarão sujeitos a danos sérios caso se verifique desligamento ou ruptura dos condutores do sensor, nas condições acima descritas.

Estas situações podem ser evitadas com os transdutores da nossa linha "DB" (Down Scale Burnout) descritos adiante.

SENSORES DE TEMPERATURA

Em suas versões normais, o transdutor TDT é apropriado para ser ligado a um sensor Pt 100 (resistência de platina de 100 ohms a 0 °C) ou Cu 10 (resistência de cobre de 10 ohms a 25 oC).

Sob especificação, os transdutores TDT podem ser fornecidos para outros sensores térmicos, desde que seja conhecida a relação temperatura x valor ôhmico do sensor.

DADOS TÉCNICOS

Circuito de Entrada

Grandeza de medição: resistência ôhmica

Princípio de medição: circuito em ponte

Campo de medição:

-20 a 250 °C (para sensor Pt 100)

-20 a 200 °C (para sensor Cu 10)

-Corrente de saída e respectiva carga:

TDT 150: 0 a 1 mA, Re = 0...10.000 ohms

0 a 5 mA, Re = 0....5.000 ohms

0 a 10 mA, Re = 0....1.000 ohms

TDT 42O: 4 a 20 mA, Re = 0....1.000 ohms

Observação: A faixa da corrente de saída define a designação de tipos para os transdutores. Os que têm 4-20 mA são tipo TDT 420. Os demais, tipo TDT 150.

Classe de precisão ±0,5%

Linearidade ±0,5% (referidas ao fim da escala e ao longo desta).

Reprodutibilidade < 0,2%

Influência da temperatura < 0,2%/10 oC (referência 25 oC)

Ondulação residual < 2%

Tempo de resposta < 40ms

Isolação Galvânica entre entrada/saída e alimentação > 2KVCA / 1min.

Valores divergentes desta especificação pode ser fornecido sob encomenda.

Condições climáticas:
operação -10....70 oC

armazenagem e transporte -25...+85 oC

humidade relativa < 75% (média anual).

Curva Característica

CONSTRUÇÃO E MONTAGEM

Gabinete : chapa de aço com pintura eletrostática na cor cinza, ou plástico ABS preto.

Montagem: para sobrepor

Posição de montagem: qualquer

Conexão: Bornes com parafuso para máx. 1 x 2,5 mm2.

Grau de proteção IP 40

Ensaio de impulso 5kV - 1,2/50 µs (IEC 255-5)

Ensaio de Surto 2,5 kV onda 1MHz (ANSI C.37 90a)

Ensaio de tensão aplicada 2,0 kV, 60 Hz, 1 min.

Peso 0,7 a 1,2 kgf (conf. versão de alimentação).

Alimentação

C.A. 50 ou 60 Hz, 110, 127 e 220V.

C.C. 48 ; 125V ; 250V. Outros valores de tensão, sob consulta.

ATENÇÃO: NOS ENSAIOS PRELIMINARES DE TRANSDUTORES PARA ALIMENTAÇÃO COM CC, OCORRE FREQUENTEMENTE QUE NÃO SE DISPÕE DE BATERIAS. É IMPORTANTE GARANTIR QUE O CONTEUDO DE HARMÔNICAS NA TENSÃO DE SAÍDA DA FONTE DE ALIMENTAÇÃO DISPONÍVEL NÃO ULTRAPASSE 10%, SOB RISCO DE DANOS AO EQUIPAMENTO.

Consumos: C.A.-> 10 VA; C.C. ->5W

É importante observar que a resistência Rs do sensor é vista pelo transdutor como o braço de um circuito em ponte, indicado entre os pontos 4 e 5 do esquema de princípio. Os outros 3 braços são R3, R4 e (R5 + R2). Para que se mantenha a precisão, é indispensável que:

nbsp;sejam utilizados 3 fios de conexão entre sensor e transdutor

-os fios de conexão entre ponto 4(+) e ponto 6(L) tenham a mesma secção e mesmo comprimento, assegurando a condição R1 = R2.

Desta forma, um dos braços inferiores da ponte é (Rs + R1) e o outro, (R5 + R2) resultando atendida a condição R1 = R2 para reprodução das condições em que ocorreu a calibração do transdutor durante fabricação e ensaios.

A interconexão do sensor com o transdutor deve, portanto, ocorrer com o menor comprimento possível, com cabo blindado (blindagem aterrada) de tres condutores (no mínimo, 2 deles com a mesma secção, para os bornes 4 e 6).

Informações para Encomenda: Tipo de sensor, corrente de saída ; tensão de alimentação, faixa de temperatura a medir.

A LOEFER tem flexibilidade suficiente para oferecer versões muito especiais de trandutores como por exemplo:

-possibilidade de ajuste nos valores max. e min. da faixa da corrente de saída (controles acessíveis± externamente).

TDTDB-420 (click para mais informação)
(Down Scale Burnout)
-inclusão da carcterística "DB" com a qual se garante o valor mínimo da faixa da corrente de saída nas situações de desligamento ou ruptura dos fios do sensor (bornes 4, 5 ou 6)

Voltar

Da figura acima se conclui que há 7 (sete) situações possíveis de desligamento ou ruptura dos fios do sensor: 4-5-6; 4-5; 5-6; 4-6; 4; 5 e 6.

Para os transdutores "DB", se garante que a corrente de saída retorna ao valor mínimo de sua faixa de operação para qualquer das situações anormais acima.

Os dados mecânicos para os transdutores do tipo "DB" estão disponíveis na fig. 4. É muito importante lembrar que as versões especiais não estão necessáriamente disponíveis nos 3 tipos de gabinete mencionados . Solicita-se aos clientes que, com a definição de uma versão especial, seja mantida atenção para o gabinete correspondente, que estará claramente especificado na proposta.

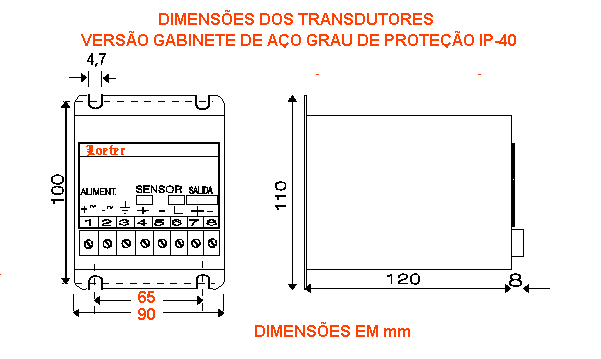

Fig-2
voltar






OBSERVAÇÕES:

-Para os ítens aplicáveis, este equipamento atende às normas:

ANSI-C39.1-1981 ; ANSI-C37.90a-1974 e IEC-255-4-1978

-O texto gravado no equipamento, o relatório de ensaios de rotina e catálogos estão disponíveis em portugues, espanhol ou ingles.

-Conteúdo sujeito a alterações sem aviso prévio.
