TRANSDUTOR DE POSIÇÃO TIPO TDP

INTRODUÇÃO. Os transdutores de posição tipo TDP são dispositivos eletrônicos com os quais se pode converter a variação de valor ôhmico de um divisor potenciométrico resistivo instalado em comutadores sob carga (ou quaisquer elementos móveis, como comportas, elevadores, etc.) em um sinal proporcional de corrente contínua. Este sinal se destinará à ativação de:

-instrumentos indicadores convencionais de bobina móvel.

-indicadores digitais de posição

-centros de controle e processamento de dados.

Do ponto de vista elétrico, os transdutores TDP foram especialmente concebidos para atender condições extremas de surtos de tensão, frequentemente presentes nas redes de alimentação auxiliar de subestações e usinas geradoras.
Nos ensaios de tensão aplicada, o borne 3 não pode permanecer aterrado!

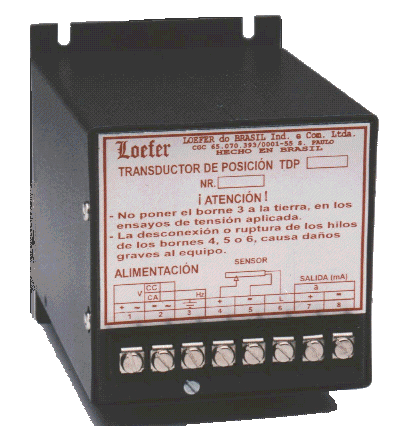

Do ponto de vista mecânico, foram projetados para assegurar imunidade a choques e vibrações, o que os torna adequados para instalação direta em grandes transformadores , geradores e qualquer equipamento sujeito a manuseio mecânico rude. Estão disponíveis em gabinete de aço (v. fig.2) .

CARACTERÍSTICAS. Circuitos estáticos de precisão, elevada resitência a surtos de tensão e grande robustez construtiva. A cuidadosa seleção de componentes e o rigoroso controle de qualidade asseguram a confiabilidade do produto.

O transdutor é um dispositivo com saída constante de corrente, de modo que serão compensadas automàticamente as eventuais variações da resistência total do circuito de saída.

Desta forma, fica mantida a precisão até o limite máximo da carga admissível para cada tipo de transdutor. A variação da resistência dos cabos piloto que alimentam a carga, ou a modificação da quantidade e tipo dos instrumentos alimentados pelo transdutor, não influenciam a precisão, desde que permaneça respeitado o limite máximo da carga especificada para o transdutor.

Neste ponto, é importante observar que a corrente de saída do transdutor cresce com o aumento da resistência ôhmica do sensor. Caso ocorra uma das seguintes situações:

-Energização do transdutor com os condutores do sensor (bornes 4, 5 e 6) desligados

- Desligamento ou ruptura de quaisquer dos condutores 4, 5 ou 6, com o transdutor energizado

para o circuito do transdutor, isto significa um grande aumento da resistência ôhmica do divisor potenciométrico, com consequente elevação da corrente de saída a valores muito superiores ao máximo previsto em operação normal, ao mesmo tempo em que ocorrem excessos de tensão em diversos pontos do circuito.

Desta forma, tanto os indicadores ligados ao transdutor, como o próprio transdutor estarão sujeitos a danos sérios caso se verifique desligamento ou ruptura dos condutores do sensor, nas condições acima descritas.

Estas situações podem ser evitadas com os transdutores da nossa linha TRU

DIVISORES POTENCIOMÉTRICOS. Em suas versões normais, o transdutor tdp é apropriado para ser conectado a divisores com resistências individuais iguais a 5, 10 ou 20 ohms cada. Sob consulta, poderão ser cogitados outros tipos construtivos de divisores.

DADOS TÉCNICOS.

CIRCUITO DE ENTRADA

Grandeza de medição: resistência ôhmica.

Princípio de medição: circuito em ponte.

CIRCUITO DE SAÍDA

Corrente de saída
Carga maxima
0 a 1 mA
Re = 0 a 10.000
0 a 5 mA
Re = 0 a 2.000
0 a 10 mA
Re = 0 a 1.000
4 a 20 mA
Re = 0 a 1.000

OBSERVAÇÃO: A faixa da corrente de saída define a nomenclatura de tipos dos transdutores de posição. Os designados com TDP 420 têm saída 4-20 mA. Os demais serão TDP 150.

Classe de precisão ±0,5%;

Linearidade ±0,5% (referidas ao fim da escala e ao longo desta);

Reprodutibilidade:± 0,2%;

Influência da temperatura: ±0,2%/10 ºC (referência 25 ºC);

Ondulação residual: < 2%;

Tempo de resposta:  40 ms;

Isolação Galvânica entre entrada/saída e alimentação > 2Kv / 1 min.

Condições climáticas:

Operação -10...70 ºC

Armazenagem e transporte -25...+85 ºC

Umidade relativa 75% (média anual)

ASPECTOS ELÉTRICOS.

Ensaio de impulso 5 Kv - 1,2/50 µS (IEC 255-5)
Ensaio de Surto: 2,5 kV onda 1 Mhz (ANSI C37 90a).
Ensaio de tensão aplicada: 2,0 kV 60 Hz, 1 min

CONSTRUÇÃO E MONTAGEM.

Gabinete: em aço com pintura eletrostática cinza escuro.

Montagem: Fundo de painel. Posição de montagem: qualquer.

Bornes: externos de parafuso para cabo máx. 2,5 mm2.

Grau de Proteção: IP-40 / IP-50

Peso max: 0,7 kgf

Alimentação:Em CA, 50 ou 60 Hz
110, 127 e 220V ou CC 125V.
Sob consulta, serão cogitados outros valores de tensão de alimentação.

Alimentação:Em CC 125Vcc,250Vcc.

Alimentação universal entre 35V a 250volts AC / DC

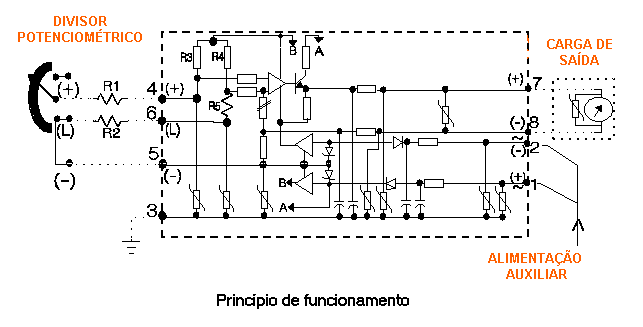

Fig 1

A figura 1 mostra o princípio de funcionamento do TDP. É importante observar que a resistência Rs do divisor potenciométrico é vista pelo transdutor como sendo um dos braços de um circuito em ponte indicada entre os pontos 4 e 5 do esquema de princípio. Os outros tres braços são R3, R4 e (R5 + R2). Para que se mantenha a precisão,é indispensável que:

- sejam utilizados 3 fios de conexão entre divisor e transdutor.

- que os fios de conexão entre o ponto (+) borne 4 e ponto (L) borne 6 tenham a mesma secção e mesmo comprimento,garantindo a condição R1 = R2.
Desta forma, um dos braços inferiores da ponte é (Rs + R1) e o outro,(R5 + R2), permanecendo satisfeita a condição R1 = R2 para reprodução das condições nas quais ocorreu a calibração do transdutor durante a fabricação e ensaios.
A interligação do divisor com o transdutor deve, portanto, ocorrer com o menor comprimento possível, com cabo blindado de tres condutores (no mínimo, 2 deles com a mesma secção, para os bornes 4 e 6). A blindagem deve ser aterrada e este trecho deverá ser protegido contra sobretensões transitorias induzidas.
INFORMAÇÕES PARA ENCOMENDA.
- Quantidade de resistências do divisor e valor ôhmico de cada uma.

- Corrente de saída e respectiva carga máxima.

-Tensão de alimentação.
OBSERVAÇÕES.
-Para os ítens aplicáveis, este equipamento atende às normas:

ANSI-C 39.1-1981

ANSI-C37.90a-1974

IEC-255-5-1978

-Sob especificação, o texto gravado no equipamento, o relatório de ensaios de rotina e a literatura técnica estarão redigidos em portugues,espanhol ou ingles.

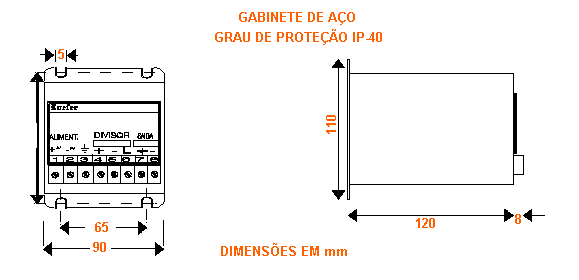

Figura 2 Voltar





-Conteúdo sujeito a alterações sem aviso prévio.
